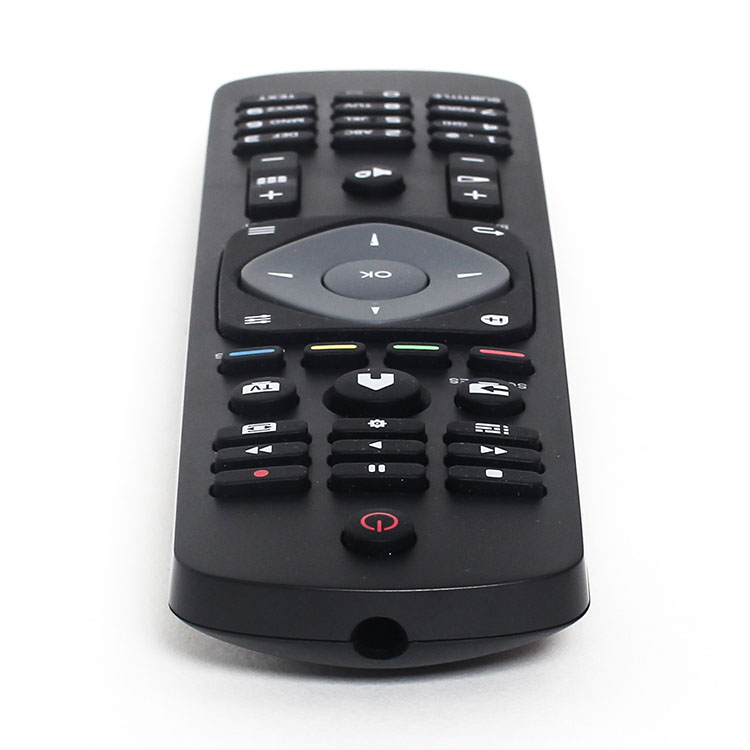

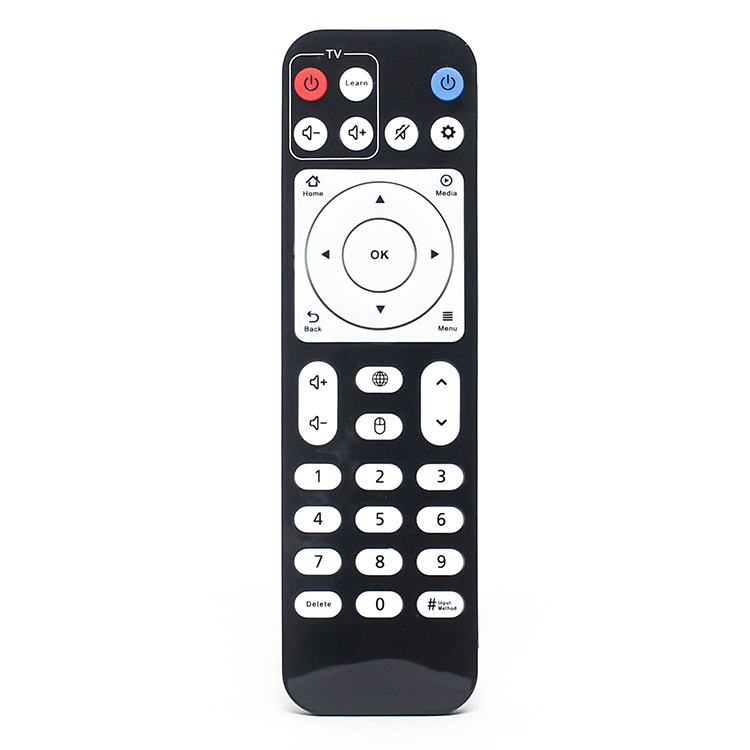

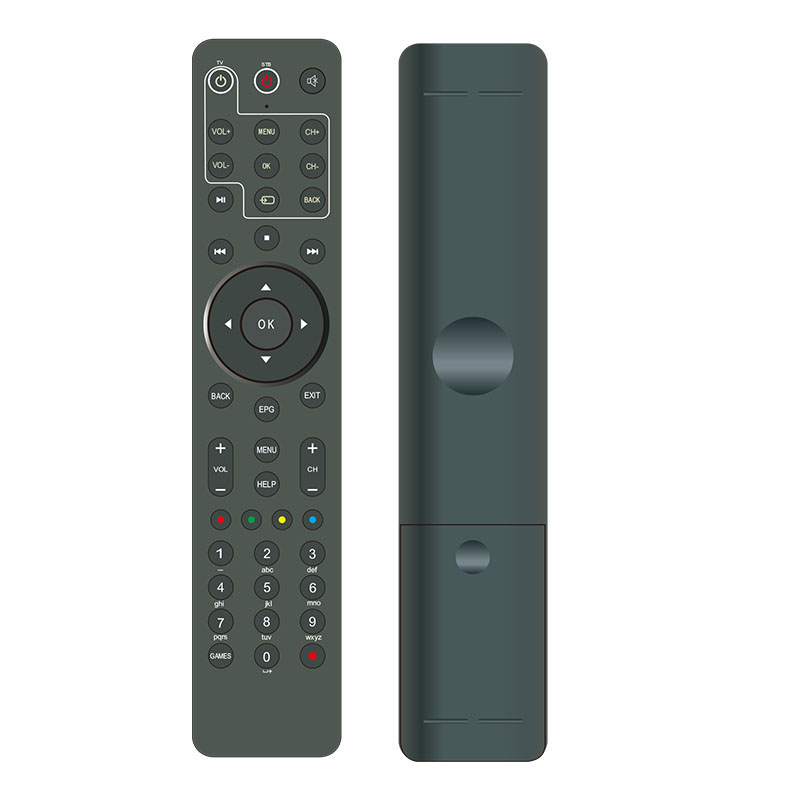

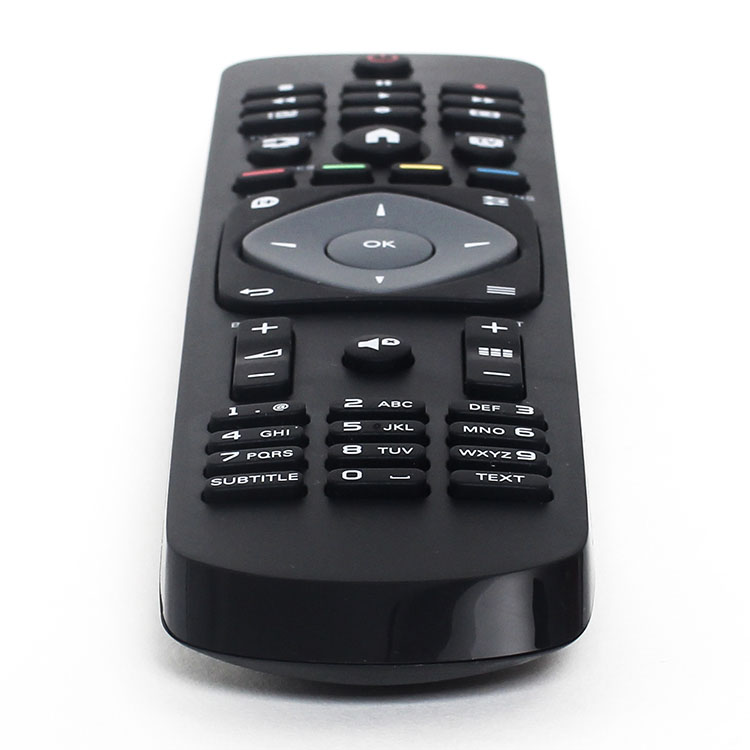

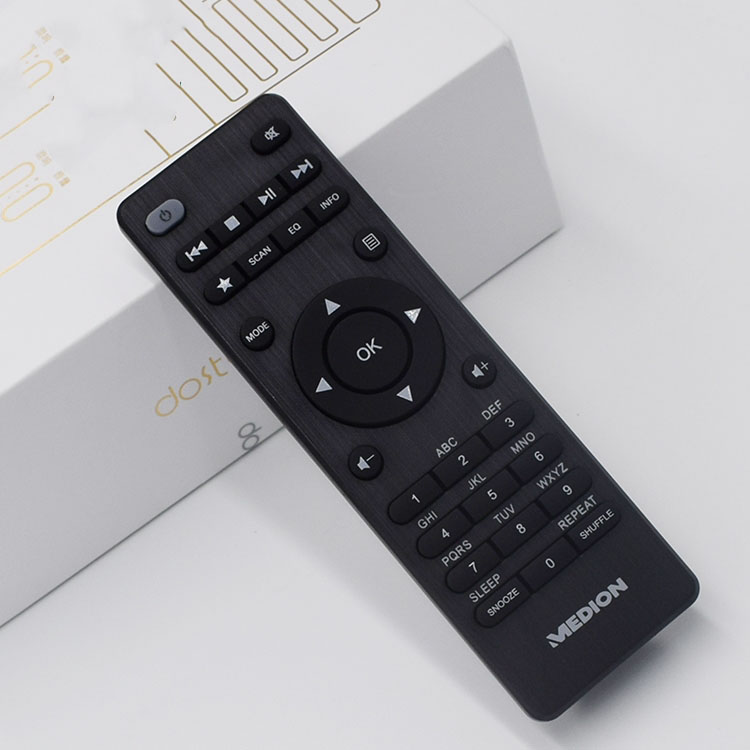

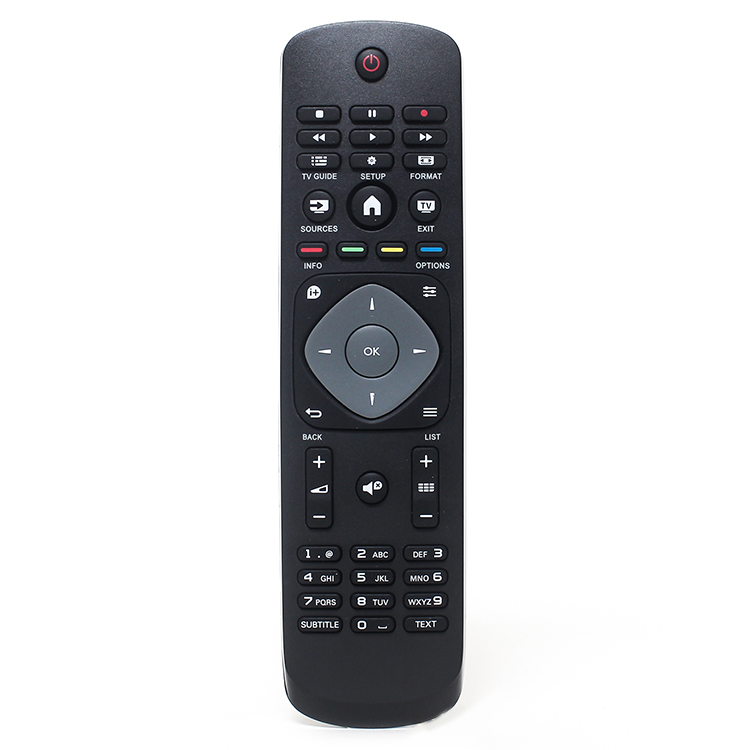

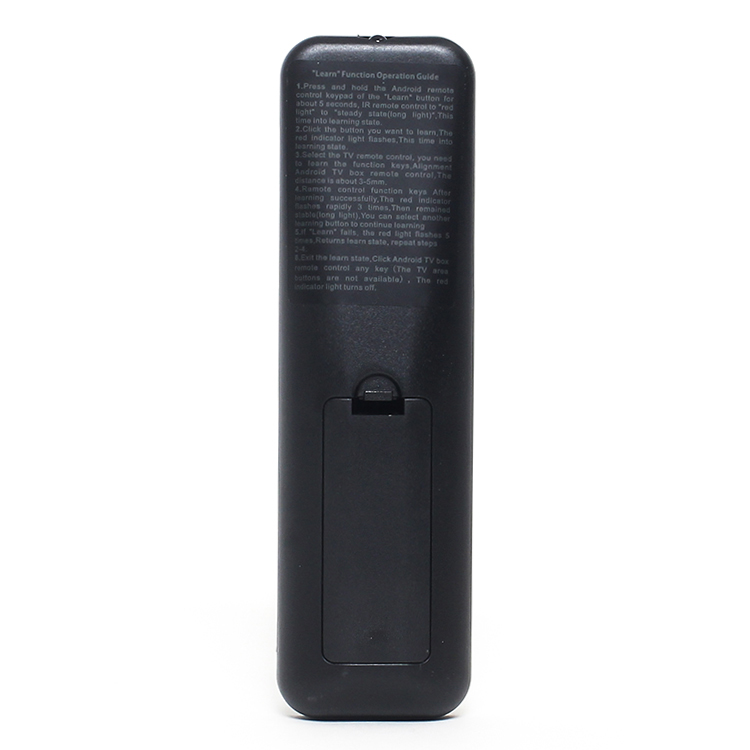

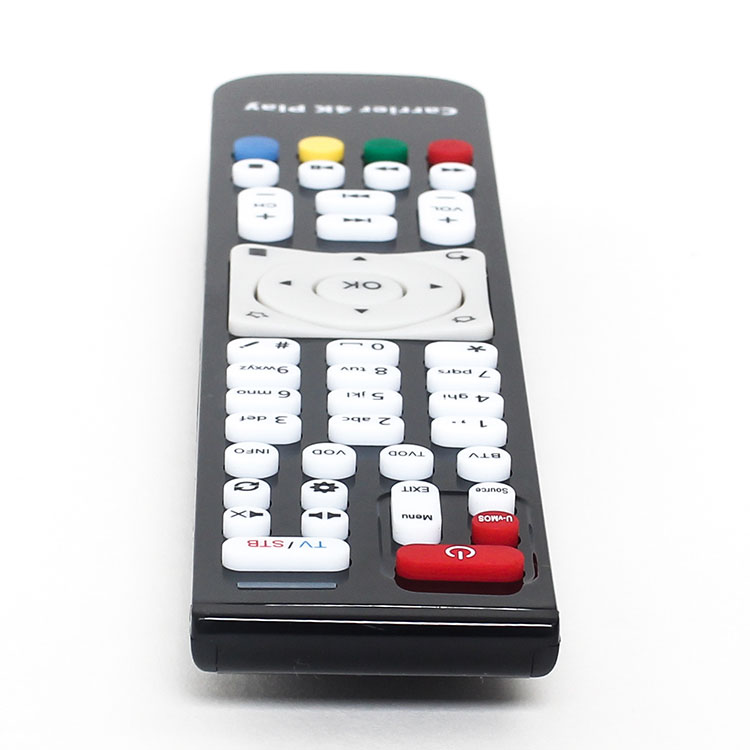

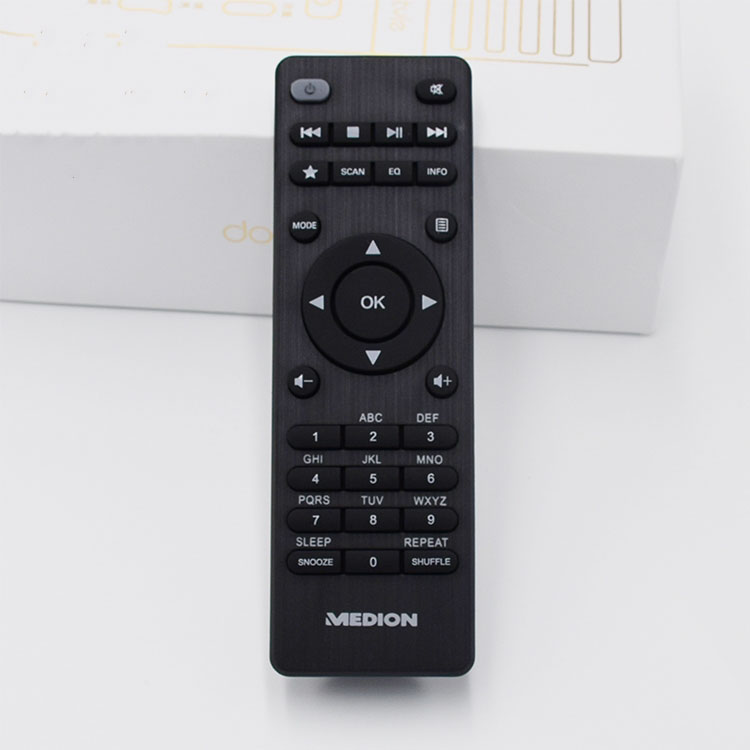

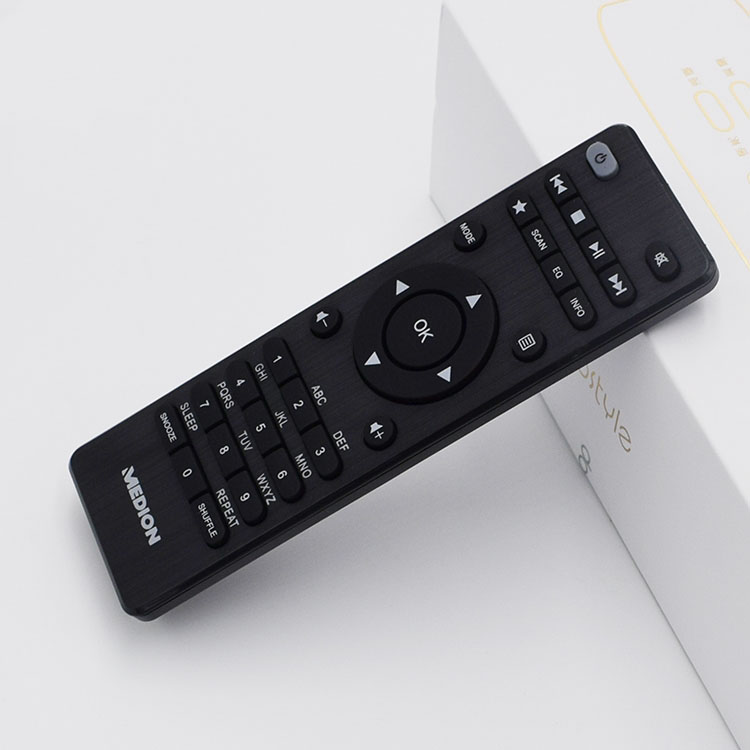

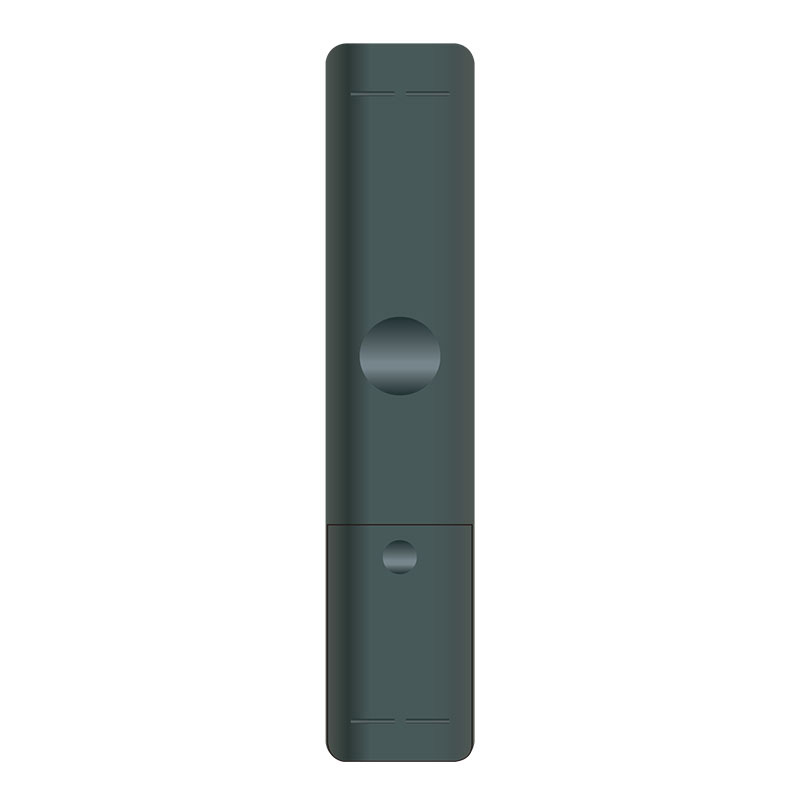

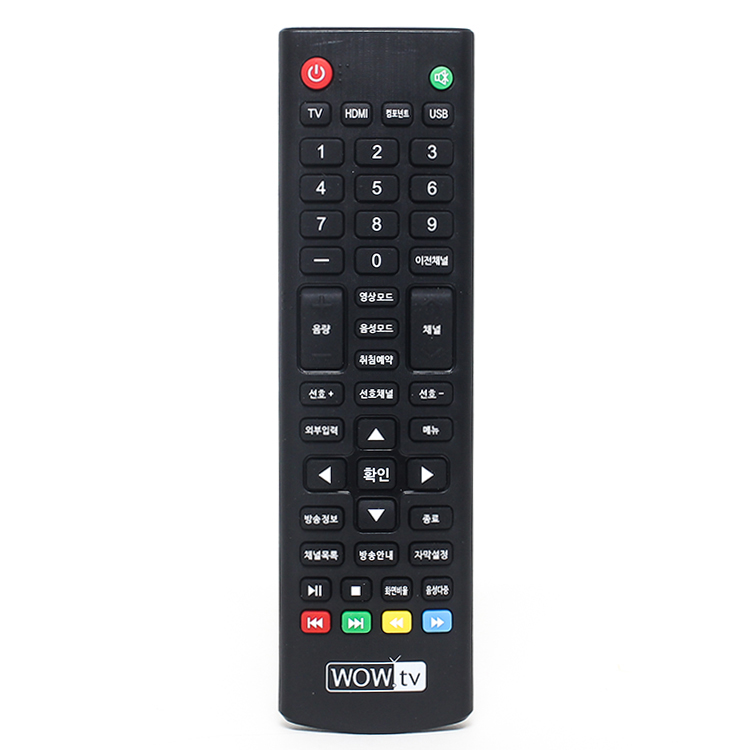

IR daljinski upravljač

1. Pogodno za kodirane infracrvene kućne aparate na daljinsko upravljanje;

2. Može daljinski kontrolisati više kućanskih aparata;

3. Ima ključ za učenje/kontrolu multipleksiranja, 5~10 tipki za odabir uređaja i 10~20 funkcijskih kontrolnih tipki.Tipka za odabir uređaja i svaka tipka za kontrolu funkcije zajedno ostvaruju kontrolu uređaja;

4. Tipka za odabir uređaja i različite tipke za kontrolu funkcija mogu se koristiti za učenje i kontrolu zajedničkih funkcija više uređaja;

5. Niska cijena i jaka sposobnost protiv smetnji.

Pošaljite nam email

Detalji o proizvodu

Oznake proizvoda

Funkcija

1. Pogodno za kodirane infracrvene kućne aparate na daljinsko upravljanje;

2. Može daljinski kontrolisati više kućanskih aparata;

4. Tipka za odabir uređaja i različite tipke za kontrolu funkcija mogu se koristiti za učenje i kontrolu zajedničkih funkcija više uređaja;

5. Niska cijena i jaka sposobnost protiv smetnji.

Princip

Daljinski upravljač se sastoji od infracrvenog kruga za prijem i odašiljanje, kola za kondicioniranje signala, centralnog kontrolera 8031, memorije programa i podataka, tastature i kola za indikaciju statusa.

Daljinski upravljač ima dva stanja: stanje učenja i stanje upravljanja.Kada je daljinski upravljač u stanju učenja, svaki put kada korisnik pritisne kontrolnu tipku, infracrveni prijemni krug počinje primati vanjski infracrveni signal, a istovremeno ga pretvara u električni signal, a zatim se podvrgava detekciji, oblikovanju, pojačanje, a zatim ga CPU redovno uzorkuje.Binarni podaci svake tačke uzorkovanja pohranjuju se u određenu memorijsku jedinicu sa 8 bita kao jedinicu za kasniju kontrolu uređaja.Kada je daljinski upravljač u kontrolnom stanju, svaki put kada korisnik pritisne kontrolnu tipku, CPU čita seriju binarnih podataka iz određene jedinice za pohranu i izlazi serijski (vremenski interval između bitova i bitova jednak je vremenskom intervalu tokom uzorkovanja ) U kolo za zadržavanje signala, u isto vrijeme, modul modulacije vrši modulaciju signala.Nakon što je modulacijski signal pojačan, emituje ga infracrvena emitivna dioda, kako bi se ostvarila kontrola funkcije uređaja koja odgovara ključu.
